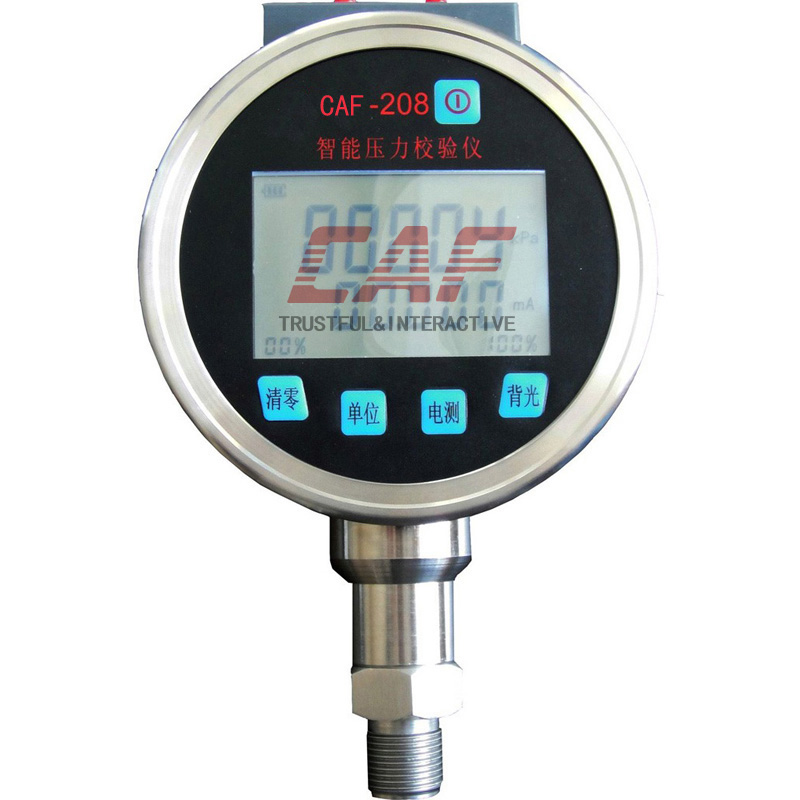

智能数字压力校验仪
型号:CAF-208
品牌:CAF
供货期:七个工作日
保质期:一年
证书



选型样本浏览 使用说明书下载 业绩篇
  • 产品描述
  • 技术参数
  • 应用范围
  • 联系咨询
产品描述:

CAF-208智能数字压力校验仪是针对热工压力校验所做的高稳定性,高精度的便携式智能压力校验仪,可以高精准的测量压力、电流、电压、开关等,并且具备DC24V(80mA,精度1%/FS)输出,环境温度测量,时间显示,大容量(可存储6个月)压力记录(压力记录中具有时间、环境温度等参数)等功能。它采用超大FSTN段码型液晶显示屏,多个测量项目可以同时测量同时显示;灰色的背景加上深蓝色的背光,极具视觉冲击力。它综合了广大用户的普遍应用,为用户提供了多种附加功能,如压力检漏,压力开关的多种触发,压力的峰值记录,大容量的数据文件存储,方便的串口指令,压力数据的百分比显示等。它提供给用户方便的人机界面,通用的导航键设计,同现代国际通用电子设备使用接轨。CAF208智能数字压力校验仪配合CAF1008压力自动检定系统软件使用,可以给用户提供一整套的压力校验解决方案。
便携式仪表需要解决的一个主要问题就是连续使用时间太短的问题,在我们CAF208智能压力校验仪中,我们采用大容量的锂电池供电技术和仪表的微功耗设计技术,为用户提供了连续使用3个月的时间,让用户在检定过程中,不必再为频繁充电而烦恼。
CAF208智能数字压力校验仪在产品出厂前,我们至少做3个月传感器应力老化试验。由于产品经过了高低温老化、应力老化和温度补偿等工艺,即使在(0~50)℃范围、一年时间内、99%置信概率的苛刻条件下也能够确保产品的准确度。它主要用于校验压力(差压)变送器、精密压力表、普通压力表、血压计等其它压力仪器仪表,以及精密压力测量等。它是国内外普通数字压力计、数字压力校验仪的更新换代产品

技术参数:

《常规压力量程选型表》

量程
量程
量程
量程
量程
(-100~0)kPa
(0~40)kPa
(0~600)kPa
(0~6)MPa
(0~40)MPa
02kPa
060kPa
01MPa
010MPa
060MPa
05kPa
0100kPa
01.6MPa
016MPa
080MPa
010kPa
0160kPa
02MPa
020MPa
0100MPa
020kPa
0250kPa
02.5MPa
025MPa
0160MPa
(0~25)kPa
(0~400)kPa
(0~4)MPa
(0~30)MPa
(0~250)MPa

◆传压介质-100kPa~2kPa~250kPa范围内,传压介质只能为无腐蚀性的气体。0.4MPa~250MPa范围内,传压介质为与316L不锈钢相兼容的液(气)体
◆压力测量准确度:±0.05%F.S;±0.025% F.S(部分)量程。
◆压力单位: mmH2O mmHg psi kPa MPa Pa mbar bar共8种,不同量程会有不同数目的单位配置。
◆压力过载警告: 压力数值超过量程的120%时,压力数值闪烁显示/蜂鸣器有节奏的发出声音。
◆电测特性:
电流测量:±30.0000mA;准确度: ±(0.02%RD+0.003%FS);

电压测量:±30.0000V; 准确度: ±(0.02%RD+0.003%FS);

温度测量:测量的是压力传感器的温度;此项测量数据仅供参考;

开关测量:可检测的状态:通/断;如果开关带巡检电压,电压范围1-12V;

电源输出
DC24V±0.5V;最大输出电流:80mA;
◆使用环境:
a.环境温度:(0~50)℃(保证准确度的工作温度范围);
b.相对湿度:<95%;c.大气压力:(86~106)kPa;
◆校准温度:20℃ ± 2℃;
◆存储温度:-20℃~70℃;
◆RS232参数:波特率1200,2400,4800,9600可选;数据长度8位;停止位1或2; 仪表地址1-112,单字节地址;
◆存储容量:可连续存贮6个月;
◆显示:双行超大段码液晶屏,灰底,蓝背光,FSTN形式;
◆供电方式: 内部可充电电池供电或专用适配器供电;
◆充电方式:充电时间4小时;配备专用适配器;
◆电池工作时间:24V电源输出不带载,连续工作60小时;24V电源输出带载,连续工作时间相应缩短;当电池电压低时,屏幕显示电池图标闪烁报警;如果电池电压过低时,仪表自动关机;
◆推荐重新校准周期:1年;
◆外形尺寸:φ120mm Χ 40mm;
◆重量:0.9kg;
◆电气连接:
测量连接 标准2mm插孔;
输出连接 标准2mm插孔;
充电连接 标准φ4充电插座;
RS232连接 标准DB9插座;
◆压力连接:M20 Χ 1.5
《智能压力模块规格表》



量程
准确度
量程
准确度
CAF-01
-100~0kPa







0.05%FS
CAF -16
0~2MPa







0.05%FS
CAF -02
0~2.5kPa
CAF -17
0~2.5MPa
CAF -03
0~6kPa
CAF -18
0~4MPa
CAF -04
0~10kPa
CAF -19
0~6MPa
CAF -05
0~20kPa
CAF -20
0~10MPa
CAF -06
0~25kPa
CAF -21
0~16MPa
CAF -07
0~40kPa
CAF -22
0~20MPa
CAF -08
0~60kPa
CAF -23
0~25MPa
CAF -09
0~100kPa
CAF -24
0~30MPa
CAF -10
0~200kPa
CAF -25
0~40MPa
CAF -11
0~250kPa
CAF -26
0~60MPa
CAF -12
0~400kPa
CAF -27
0~80MPa
CAF -13
0~600kPa
CAF -28
0~100MPa
CAF -14
0~1MPa
CAF -29
0~160MPa
CAF -15
0~1.6MPa
CAF-30
0~250MPa

·智能压力模块的特点:独立性抗干扰比较强,内置集微处理器、24位A/D转换器、高精度稳压器、数字接口于一体,它不仅与校验仪主机相配用,方可独立与计算机相联机用Excel、Word可捕捉通讯数据

应用范围:

CAF208压力校验仪智能数字压力校验仪是针对热工压力校验所做的高稳定性,高精度的便携式智能压力校验仪,可以高精准的测量压力、电流、电压、开关等,并且具备DC24V(80mA,精度1%/FS)输出,环境温度测量,时间显示,大容量(可存储6个月)压力记录(压力记录中具有时间、环境温度等参数)等功能
