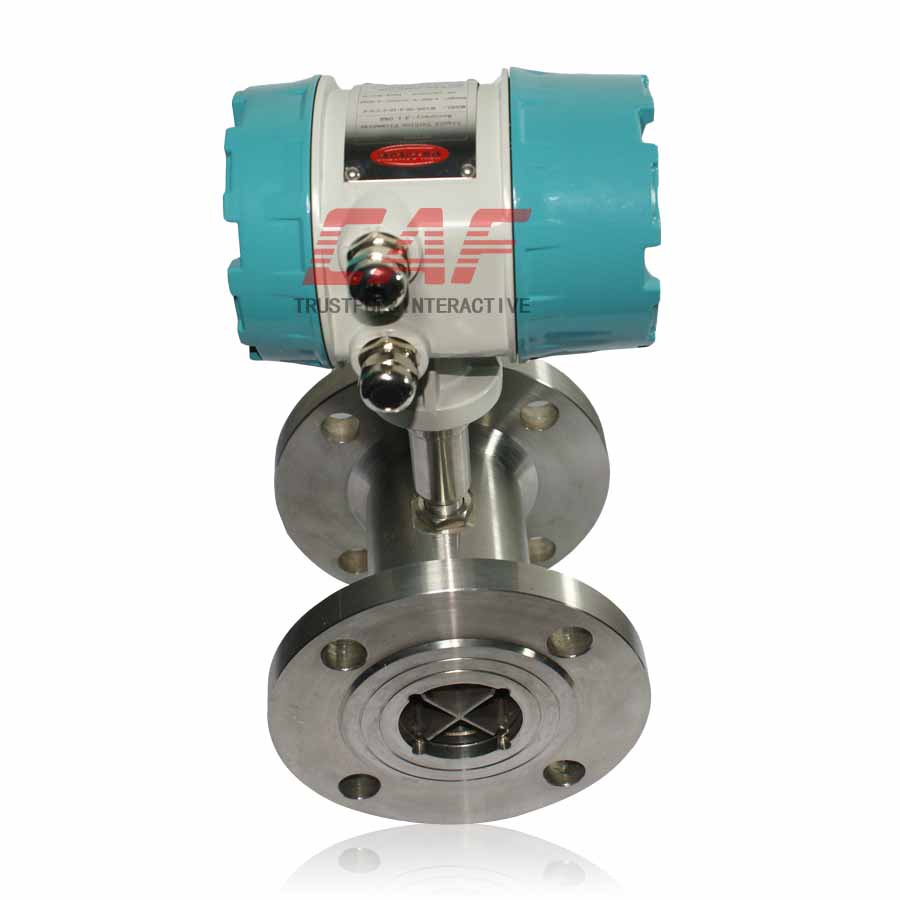

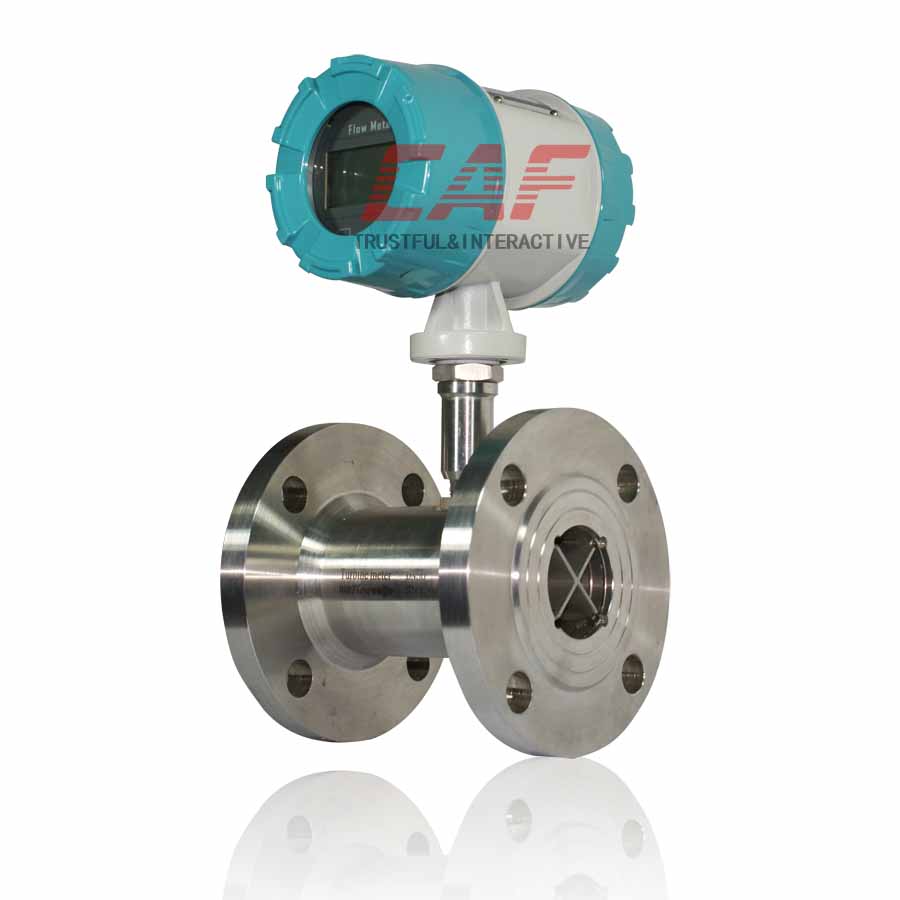

NC100L系列液体涡轮流量计（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。
传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。
传感器适用于在工作温度下，粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。
|
|
NC100L□ |
□□□ |
□ |
□ |
□ |
说 明 |
|
6类 型 |
NC100L |
|
|
|
|
基本型，+5-24DCV供电， |
|
NC100LA |
|
|
|
|
4~20mA两线制电流输出，远传変送型 |
|
|
NC100LB |
|
|
|
|
电池供电现场显示型 |
|
|
NC100LC |
|
|
|
|
现场显示/4~20mA两线制电流输出 |
|
|
|
NC100LC1 |
|
|
|
|
现场显示/485通讯协议 |
|
|
NC100LC2 |
|
|
|
|
现场显示/HART通讯协议 |
|

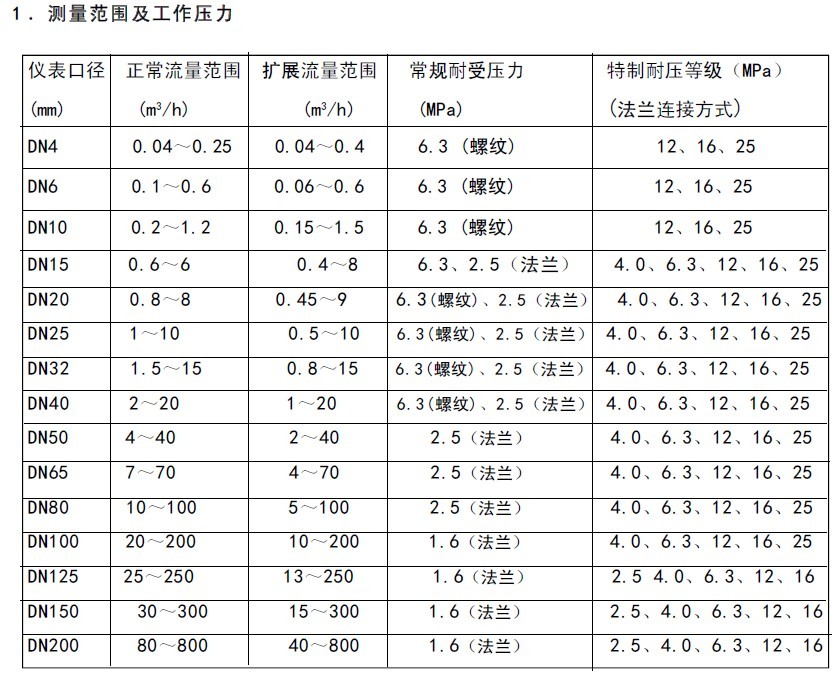

公 称 通 径 |
4 |
|
|
|
4mm，普通涡轮流量范围0.04~0.25m3/h 宽量程涡轮为0.04~0.4m3/h |
|
|
6 |
|
|
|
6mm，普通涡轮流量范围0.1~0.6m3/h 宽量程涡轮为0.06~0.6m3/h |
||
|
10 |
|
|
|
10mm，普通涡轮流量范围0.2~1.2m3/h 宽量程涡轮为0.15~1.5m3/h |
||
|
15 |
|
|
|
15mm，普通涡轮流量范围0.6~6m3/h 宽量程涡轮为0.4~8m3/h |
||
|
20 |
|
|
|
20mm，普通涡轮流量范围0.8~8m3/h 宽量程涡轮为0.4~8m3/h |
||
|
25 |
|
|
|
25mm，普通涡轮流量范围1~10m3/h 宽量程涡轮为0.5~10m3/h |
||
|
32 |
|
|
|
32mm，普通涡轮流量范围15~15m3/h 宽量程涡轮为0.8~15m4/h |
||
|
40 |
|
|
|
40mm，普通涡轮流量范围2~20m3/h 宽量程涡轮为1~20m3/h |
||
|
50 |
|
|
|
50mm，普通涡轮流量范围4~40m3/h |
||
|
65 |
|
|
|
65mm，普通涡轮流量范围7~70m3/h 宽量程涡轮为4~70m3/h |
||
|
80 |
|
|
|
80mm，普通涡轮流量范围10~100m3/h 宽量程涡轮为5~100m3/h |
||
|
100 |
|
|
|
100mm，普通涡轮流量范围20~200m3/h 宽量程涡轮为10~200m3/h |
||
|
125 |
|
|
|
125mm，普通涡轮流量范围25~250m3/h 宽量程涡轮为13~250m4/h |
||
|
150 |
|
|
|
150mm，普通涡轮流量范围30~300m3/h 宽量程涡轮为15~300m3/h |
||
|
200 |
|
|
|
200mm，普通涡轮流量范围80~800m3/h 宽量程涡轮为40~800m3/h |
||
|
材质 |
S |
|
|
|
304不锈钢 |
|
|
L |
|
|
|
316（L）不锈钢 |
||
|
防爆 |
|
|
|
无标记，为非防爆型 |
||
|
B |
|
|
防爆型 |
|||
|
精度等级 |
A |
|
精度0.2级 |
|||
|
B |
|
精度0.5级 |
||||
|
C |
|
精度1级 |
||||
|
压力等级 |
N |
|
常规 |
|||
|
H |
|
高压 |
||||
|
涡轮类型 |
W |
宽量程涡轮（≥DN15为1:20） |
||||
|
S |
普通涡轮（＜DN15为1:10） |
|||||
石油、化工、纺织、冶金、矿山、轻工、医药、电力、环保、市政、食品和科研领域等
