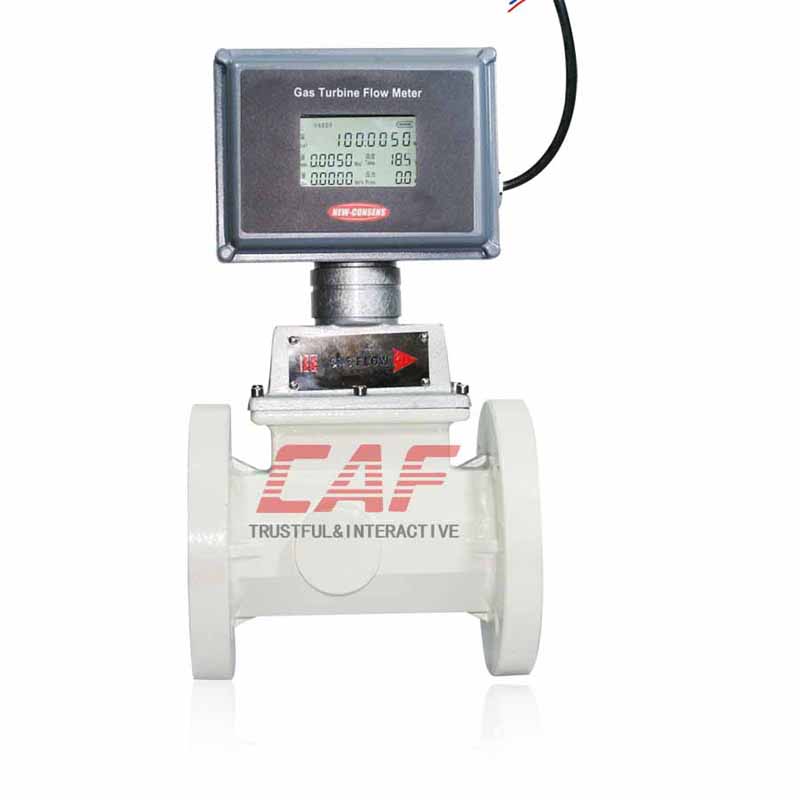

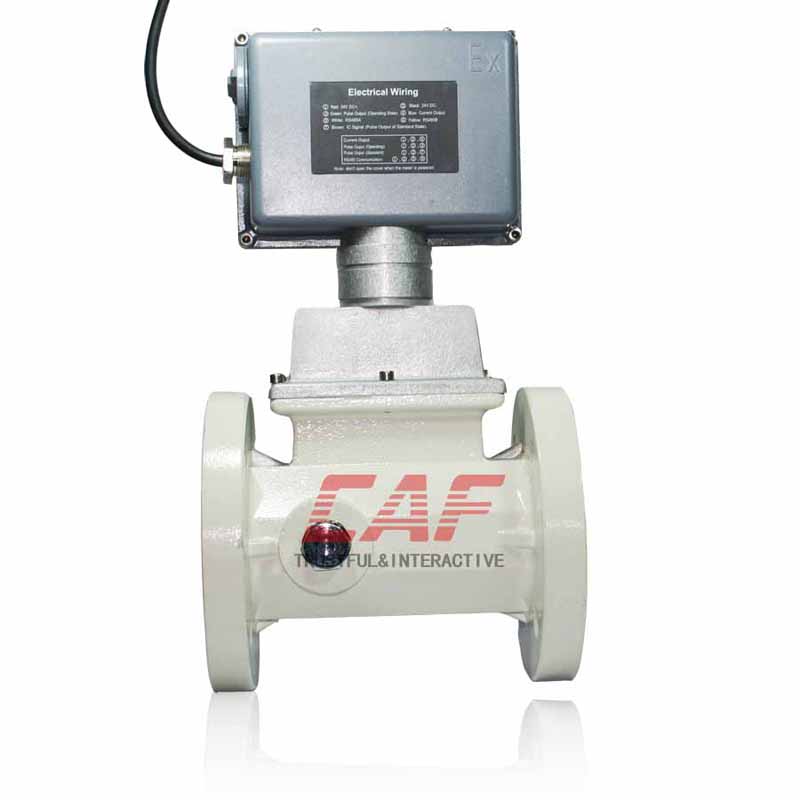

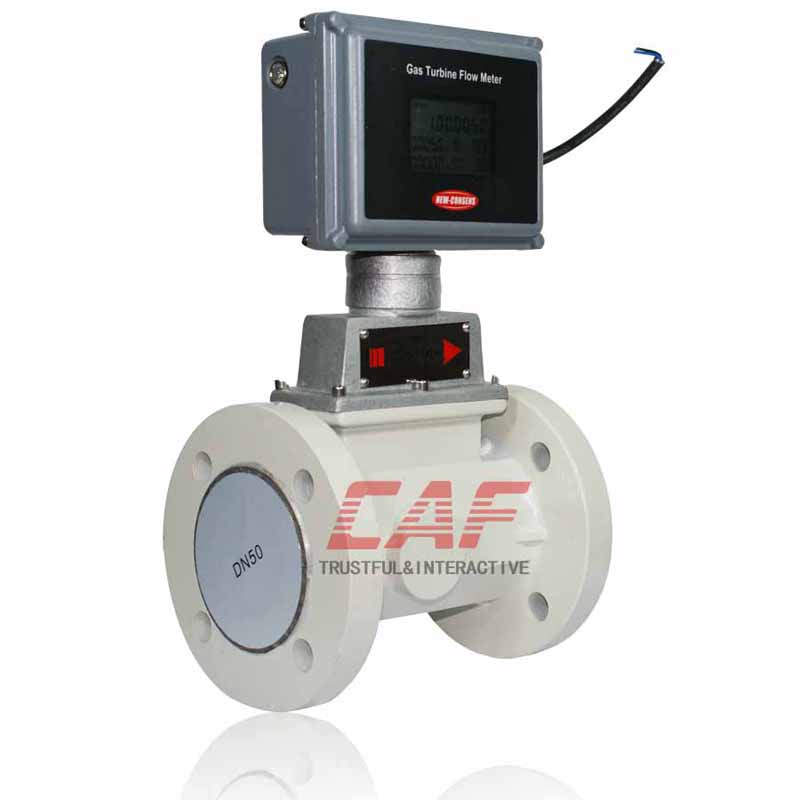

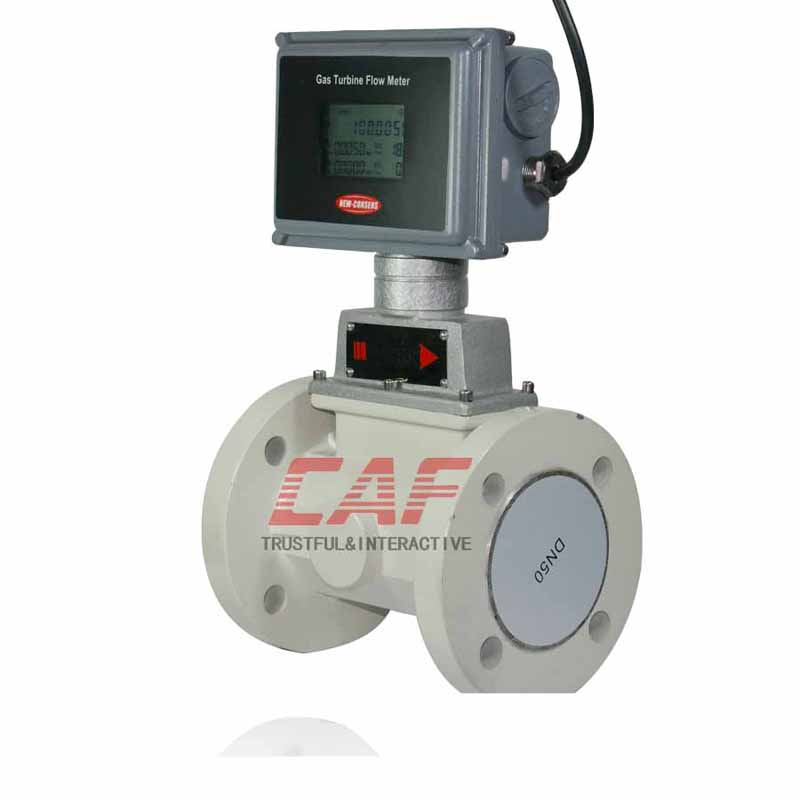

NC100Q系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 适用于含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。
表1
|
型号规格 |
公称通径 （mm） |
流量范围 （m3/h） |
始动流量 （m3/h） |
工作压力 （MPa） |
安装形式 |
|
NC100Q-25 |
25 （1"） |
2-40 |
0.6 |
4.0 |
法兰（螺纹） |
|
NC100Q-40 |
40（1.5"） |
3-60 |
0.8 |
4.0 |
法兰（螺纹） |
|
NC100Q-50 |
50（2"） |
3-100 |
1 |
4.0 |
法兰 |
|
NC100LQ-80 |
80（3"） |
6-200 |
2.5 |
1.6 |
法兰 |
|
NC100Q-100 |
100（4"） |
8-300 |
2.5 |
1.6 |
法兰 |
|
NC100Q-150 |
150（6"） |
10-1000 |
4 |
1.6 |
法兰 |
|
NC100Q-200 |
200（8"） |
18-2500 |
8 |
1.6 |
法兰 |
|
NC100Q-200 |
250（10"） |
25-3000 |
12 |
1.6 |
法兰 |
|
NC100Q-300 |
300（12"） |
30-4000 |
16 |
1.6 |
法兰 |
表2
|
型号规格 |
显示、输出方式 |
供电电源 |
|
NC100Q |
电压脉冲低电平≤1V，高电平≥5V，三线制 |
外电源DC12V-24V |
|
NC100Q－A |
(4～20)mA标准模拟信号线性对应于(0～Qmax)m3/h标准体积流量,两线制 |
外电源DC24V |
|
NC100Q－B |
具有多点精度修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下： Q XXXX 四位瞬时流量（m3/h） XXXXXXXX 八位累计流量（m3） 注：累计流量自00.000000开始计数，自动扩大显示精度，最大记至999999.99。累计流量值可清零，仪表系数、累计流量值掉电十年不丢。 |
3.2V10AH锂电池供电 |
|
NC100Q－C |
在NC100LQ-B（现场显示型）基础上加装4－20mADC电流输出 |
外电源DC24V |
|
NC100Q－D |
在NC100LQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。 |
3.2V10AH锂电池或外电源DC24V |
表3
|
型 号 |
说 明 |
|||
|
NC100Q |
□ |
□ |
□ |
|
|
仪表类型 |
无 |
|
|
基本型，脉冲输出 |
|
A |
电流输出型 |
|||
|
B |
现场显示型 |
|||
|
C |
显示输出型（现场显示+ 电流输出） |
|||
|
D |
温压补偿型 |
|||
|
仪表口径 |
25 |
25mm |
||
|
40 |
40 mm |
|||
|
50 |
50 mm |
|||
|
65 |
65 mm |
|||
|
80 |
80 mm |
|||
|
100 |
100 mm |
|||
|
150 |
150 mm |
|||
|
200 |
200 mm |
|||
|
250 |
250 mm |
|||
|
300 |
300 mm |
|||
|
传感器材质 |
无 |
基本材质，优质铝合金。（最高耐压：1.0MPa） |
||
|
S |
不锈钢材质。（高压防腐型） |
|||
