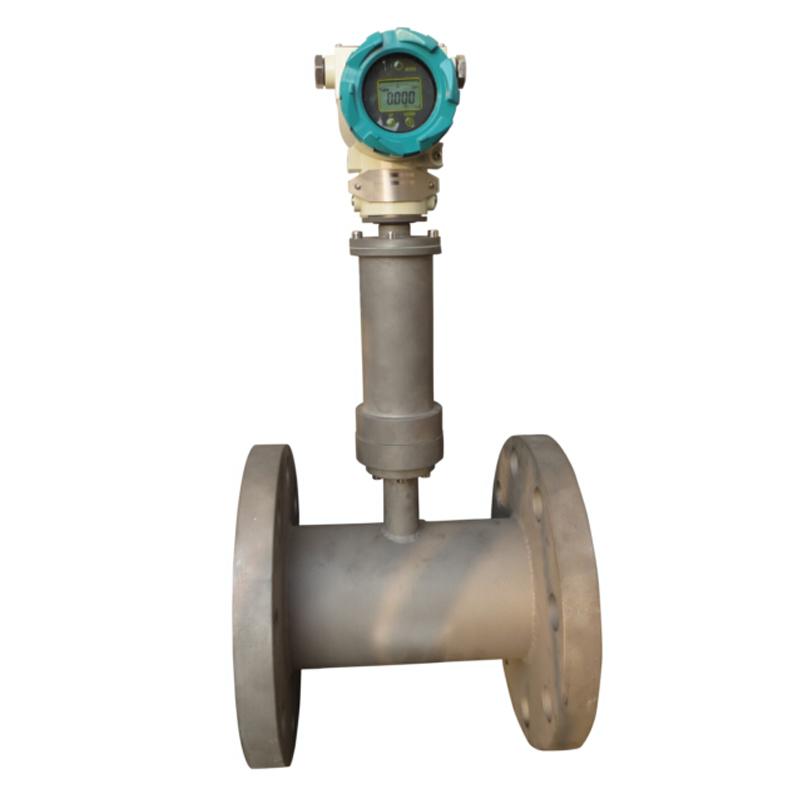

数显靶式流量计
型号:AF400
品牌:
供货期:一周
保质期:一年



  • 产品描述
  • 技术参数
  • 应用范围
  • 联系咨询
产品描述:

      AF400数显靶式流量计是在传统靶式流量计测量原理的基础上,充分利用其最优秀的特点,结合新型传感器技术和现代数字技术上研制、开发而成全新型力感应靶式流量计,它既具有传统靶式、孔板、涡街等流量计无可动部件的特点,同时又具有与容积式流量计相媲美的测量准确度,加之其特有的抗干扰,抗杂质,轻便又可靠的特点,广泛使用于石油、化工、能源、食品、环保、水利等各个领域。从其使用后的效果上看,AF400动差式智能流量计具有极为广阔的适用性。
特点:
能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽,
粘稠介质及各种流体介质的流量
灵敏度极高,能测量超小的流量,其可测量低流速为0.08M/S
无可动部件,使用安全可靠,可测量双向流量
计量准确,精度高,总量测量可达0.2﹪
测量范围宽,最大测量范围可达1︰30
重复性好,一般为0.1一0.08﹪,测量快速
压力损失小,仅为标准孔板的1/2△P左右
可采用干式标定方法,即法码挂重法
可根据实际需要更换接受力元件来改变测量流量范围
能在线直读示值,又能远传发信
安装简单方便,极易维护
工作原理:
      AF400动差式智能智能流量计工作原理,在测量管(仪表壳体)中心同轴放置测量受力元件,当被测介质以一定速度(m/s)流动时,其自身产生相对应的动能直接作用于受力元件,及其流速在受力元件的分离产生压差而形成的作用力,这个力反映了液体流量的大小。由于受力元件与传感器刚性连接,传感器也就直接受到流体动能和差压以产生的作用力F,它与流速V、介质密度ρ和受力元件的受力面积A之间的关系
技术参数:

被测介质 液体;气体;蒸汽
公称口径 管道式6~300mm夹装式15~600mm 插入式100~4000mm
公称压力 0.6~70MPa     0.6~70MPa       0.6~70MPa
介质温度 -20℃~70℃(常温型) +70℃~+200℃(高温型) -196℃~+600℃(低温型)
精确度 ±0.2%        ±0.5%          ±1.0%       ±1.5%      ±2.5%
范围度 1:3;1:5;1:20(液体);1:20(气体);1:20(蒸汽)
补偿形式 温度补偿;压力补偿
重复性 0.1%~0.08%
供电方式 机内置3.6V锂电池;外供电源24VDC;220VAC(仅用于分体数码管显示)
输出方式 现场显示读值;4~20mA(两线制);
脉冲;0~10V;RS232/RS485(可选);Hart协议
测量管材料 碳钢;304;316L;哈氏合金;亦可根据用户要求提供
防爆标志 本安型(ExiallCT4)隔爆型(ExdllCT4)
防护等级 IP65;IP67;IP68
选型表
应用范围:

应用范围:石油、化工、纺织、冶金、矿山、轻工、医药、电力、环保、市政、食品和科研领域等
